ما هو مفاعل الضغط العالي

تعتبر مفاعلات الضغط العالي ابتكارًا نموذجيًا في تطبيق أجهزة الدفع المغناطيسي في معدات التفاعل. وهي أجهزة شائعة الاستخدام للتفاعلات الكيميائية والتحويلات الحفزية في ظل ظروف درجات الحرارة العالية والضغط العالي. إنها مناسبة للعمليات الكيميائية مثل البلمرة، والتكثيف، والفلكنة، والألكلة، بالإضافة إلى التحلل التحفيزي للملوثات البيئية والهدرجة واستخدام موارد ثاني أكسيد الكربون. تستكشف هذه المقالة وظائف وتطبيقات ومزايا مفاعلات الضغط العالي في العمليات المختبرية والبحثية.

ما هو مفاعل الضغط العالي

المفاعل، بالمعنى الأوسع، عبارة عن حاوية من الفولاذ المقاوم للصدأ مصممة للتفاعلات الفيزيائية أو الكيميائية. إنه جهاز شائع الاستخدام لإجراء التفاعلات الكيميائية والتحويلات الحفزية في ظل ظروف درجة الحرارة العالية والضغط العالي. إنها حاوية محكمة الغلق قادرة على إجراء التفاعلات الفيزيائية والكيميائية عند درجات حرارة أعلى من درجة حرارة الغرفة (> 100 درجة مئوية) وضغوط أعلى من الضغط الجوي (> 101.325 كيلو باسكال). يتم تطبيقه على نطاق واسع في صناعات مثل البترول والكيماويات والتعليم العالي ومؤسسات البحث.

تشمل الأنواع الشائعة من المفاعلات في المختبرات المفاعلات الحرارية المائية ومفاعلات الضغط العالي.

تُعرف المفاعلات الحرارية المائية أيضًا بالمفاعلات الحرارية المائية، ومفاعلات البلمرة، وأوعية مفاعل الضغط العالي، وأوعية الهضم، وأوعية الضغط العالي. يتراوح حجمها عادة من 5 إلى 500 مل. تعمل المفاعلات الحرارية المائية شائعة الاستخدام عند درجات حرارة تتراوح بين 180 و220 درجة مئوية، مع حد ضغط تصميمي يتراوح بين 1 و3 ميجا باسكال (حوالي عدة عشرات من الأجواء).

مفاعل الأوتوكلاف عالي الضغط هو جهاز متخصص مصمم لتحمل ظروف الضغط العالي أثناء التفاعلات الكيميائية. إنه يعالج بشكل أساسي مشكلات تسرب ختم العمود التي لا يمكن التغلب عليها عن طريق أختام التعبئة السابقة أو الأختام الميكانيكية. يعمل مفاعل الضغط العالي دون أي تسرب أو تلوث، مما يجعله جهازًا مثاليًا للتفاعلات الكيميائية ذات درجة الحرارة العالية والضغط العالي. إنه يتميز بمقاومة الضغط، الأمان، والموثوقية، وهو مناسب لمختلف التفاعلات والعمليات الكيميائية تحت ظروف الضغط العالي.

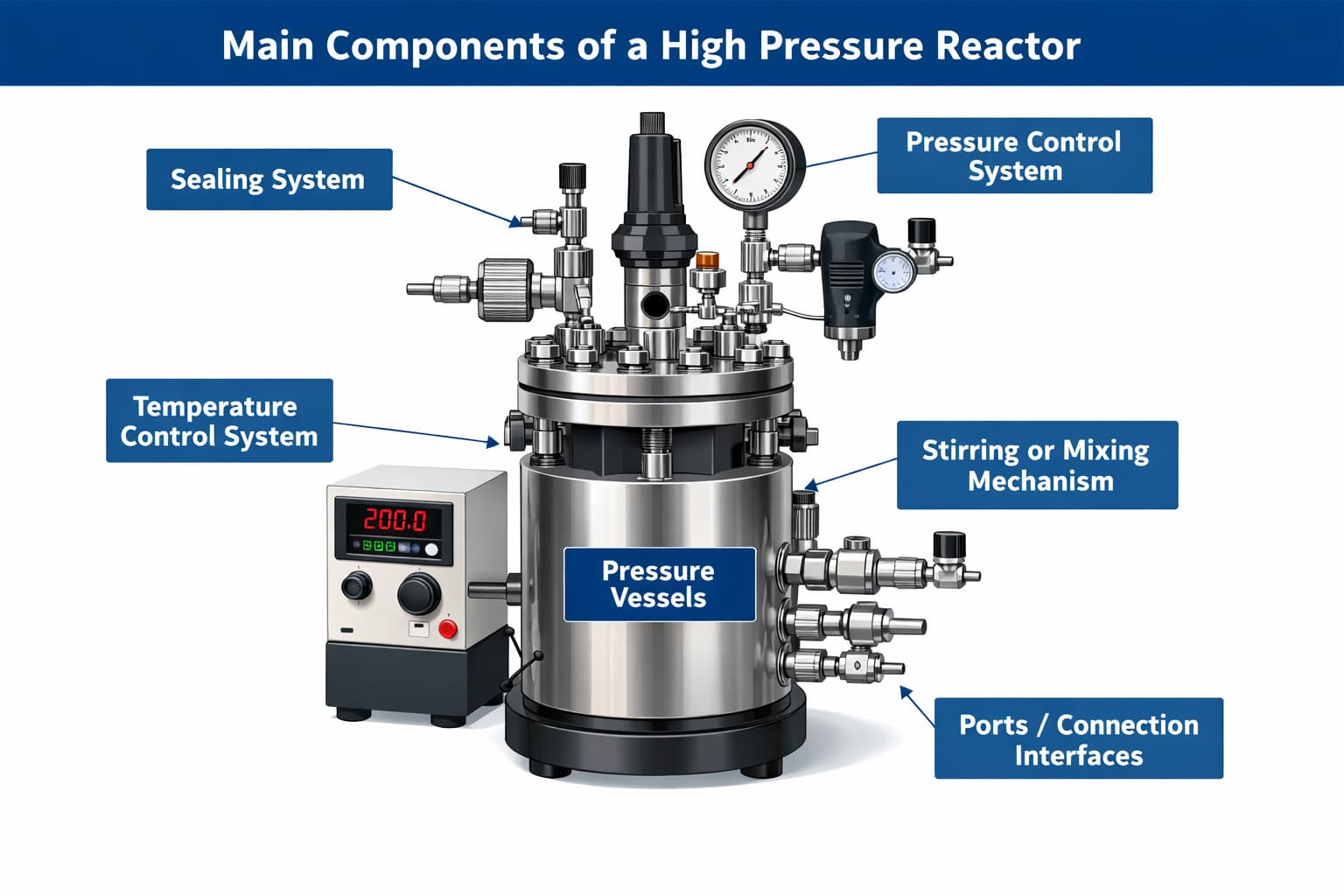

المكونات الرئيسية لمفاعل الضغط العالي

أوعية الضغط: تستخدم في المقام الأول لاحتواء مخاليط التفاعل وتحمل الضغط العالي المتولد داخليًا، وعادةً ما تكون مصنوعة من مواد مثل الفولاذ المقاوم للصدأ أو سبائك خاصة لضمان القوة ومقاومة التآكل.

نظام الختم: يتم استخدام غطاء أو غطاء أمان المفاعل لإغلاق المفاعل، ومنع تسرب المواد المتفاعلة أو المنتجات.

نظام التحكم في درجة الحرارة: ينظم بدقة درجة الحرارة الداخلية للمفاعل من خلال أنظمة التدفئة أو التبريد لتلبية متطلبات درجة الحرارة للتفاعل.

نظام التحكم في الضغط: يشمل الصمامات وأجهزة الأمان ومعدات المراقبة لتنظيم وصيانة ومراقبة الضغط داخل المفاعل.

آلية التحريك أو الخلط: تضمن خلطًا موحدًا للمواد المتفاعلة وتوزيعًا ثابتًا لدرجة الحرارة من خلال الأنظمة الميكانيكية مثل أدوات التحريك المغناطيسية أو الدفاعات.

المنافذ أو واجهات الاتصال: تستخدم لإدخال المواد المتفاعلة وأخذ العينات ومراقبة عملية التفاعل وإزالة المنتجات.

كيف يعمل مفاعل الأوتوكلاف عالي الضغط؟

إن الضغط العالي ودرجة الحرارة المرتفعة الناتجة عن الأوتوكلاف تمكنه من إجراء التفاعلات الكيميائية أو عمليات التعقيم. يتم وضع المنتجات المراد تعقيمها في المفاعل مع المواد الكيميائية اللازمة للتفاعل. أثناء عملية التعقيم، يعمل الضغط العالي ودرجة الحرارة المرتفعة على تكسير الجزيئات الموجودة في المنتجات المراد تعقيمها، وبالتالي القضاء على أي مسببات الأمراض الموجودة. بعد الضغط، ترتفع درجة الحرارة الداخلية، وبالتالي يبدأ التفاعل الكيميائي ويكتمل. تضمن درجات الحرارة المرتفعة أيضًا قتل جميع مسببات الأمراض والكائنات الحية الدقيقة أثناء عملية التعقيم. أثناء التفاعل الكيميائي، يتم إنتاج بخار عالي الضغط كمنتج ثانوي. يتم استخدام هذا البخار عالي الضغط لتشغيل التوربين داخل الأوتوكلاف، مما يمكنه من العمل بكفاءة أكبر.

المزايا

1. فعالية التكلفة – تتميز مفاعلات الأوتوكلاف بأنها اقتصادية وفعالة، مما يتيح إنتاج منتجات عالية الجودة بتكلفة منخفضة.

2. السرعة - يعمل التسخين المضغوط على تسريع سرعة التفاعل وتحسين الكفاءة.

3. سهولة الاستخدام – التشغيل البسيط يجعلها مناسبة للمؤسسات الصغيرة والمتوسطة الحجم، مما يلغي الحاجة إلى مرافق إنتاج واسعة النطاق.

القيود

1. إنتاج منخفض – تتميز أجهزة الأوتوكلاف بإنتاج منخفض، مما يتطلب المزيد من المواد الخام لإنتاج نفس الكمية من المنتج.

2. الضغط المنخفض - لا يمكن العمل عند ضغط منخفض، مما يحد من التطبيقات في بعض الصناعات.

3. الإنتاج غير المستمر – يتطلب الإنتاج على دفعات، مما قد يؤدي إلى ارتفاع التكاليف مقارنة بالمفاعلات على دفعات.

4. المعدات الإضافية المطلوبة – تتطلب معدات إضافية (مثل أوعية الضغط)، مما يؤدي إلى ارتفاع تكاليف التركيب.

إجراءات تشغيل مفاعل الضغط العالي

1. إضافة مواد التفاعل: ضع مواد التفاعل المراد تفاعلها في وعاء المفاعل.

2. تأمين المفاعل: بعد إضافة مواد التفاعل، ضع المفاعل على لوحة التفكيك بحيث يتم دمج الجزء السفلي من وعاء المفاعل في فتحات لوحة التفكيك. أغلق غطاء المفاعل وجسمه، ثم ثبت حوافهما بالمشابك. ثم ضع الحلقة الواقية فوق المشابك، وقم بمحاذاة فتحات براغي المقبض مع التجاويف الجانبية للمشابك، ثم أحكم ربط المقبض لتثبيت المشابك، ثم أحكم ربط البراغي كما هو موضح أعلاه.

3. شحن الغاز عالي الضغط (يتم إجراؤه في غطاء الدخان): بعد التأكد من إغلاق صمامات الشحن والتنفيس للمفاعل، استخدم مفتاح ربط مزدوج لتوصيل خرطوم الشحن بين مخفض ضغط الأسطوانة ومنفذ الشحن الخاص بالمفاعل. اضبط مخفض الضغط على 0.2-0.5 ميجا باسكال واشحن الغاز ببطء. بعد استقرار الضغط، قم بتنفيس الغاز، وكرر العملية 2-3 مرات لاستبدال الهواء. قم بإعادة الشحن إلى الضغط المستهدف، ثم أغلق صمام الغاز والأسطوانة بالتتابع بعد استقرار الضغط. قم بفك مخفض الضغط واستخدم المفتاح المزدوج لفصل الخرطوم.

4. التحقق قبل التفاعل: قبل تسخين التفاعل، تأكد من أن ظروف التفاعل لا تتجاوز حدود درجة الحرارة والضغط القصوى للمفاعل. تأكد من إغلاق صمامات الشحن والتهوية. ضع المفاعل في فرن التسخين وقم بتوصيل القابس الحراري؛ إذا تم توفير غلاف مزدوج حراري، فتأكد من إدخال المزدوج الحراري بشكل صحيح ووصوله إلى القاع.

5. توصيل مياه التبريد: قبل البدء في التسخين، قم بتوصيل مياه التبريد عبر خرطوم إلى مدخل الوصلة المغناطيسية وقم بتصريفها من المخرج. (وهذا في المقام الأول لمنع إزالة المغناطيسية عند درجة الحرارة العالية، مما قد يؤدي إلى تقصير عمر خدمة جهاز التحريك بالاقتران المغناطيسي.)

6. تشغيل المعدات: قم بتثبيت أسلاك المحرك، وقم بتشغيل المحرك متغير السرعة، واضبط سرعة التحريك المناسبة. اضبط برنامج التسخين، وقم بتشغيل البرنامج، وابدأ بالتسخين. لضمان سلامة المعدات، قم بمراقبة المعدات لمدة 30 دقيقة على الأقل بعد التشغيل للتأكد من أن جميع المعلمات طبيعية.

7. التفكيك بعد التفاعل، وإزالة المواد، والتنظيف: بعد اكتمال التفاعل وتبريد درجة الحرارة إلى درجة حرارة الغرفة، افتح صمام التهوية ببطء لتخفيف الضغط. أدخل قاع وعاء التفاعل في لوحة التفكيك، ثم قم بفك البراغي الرئيسية لفتح الغطاء، ثم اسكب المادة أو امتصها. وبعد ذلك، قم بتنظيف جسم السفينة وغطاءها على الفور واتركها لتجف في الهواء. امسح سطح الختم الرئيسي بقطعة قماش ناعمة لتجنب الخدوش.

تطبيقات مفاعلات الضغط العالي

1. التفاعلات الكيميائية – تستخدم للتخليق الكيميائي تحت ظروف درجات الحرارة العالية والضغط العالي، مثل التفاعلات الحفزية وتفاعلات البلمرة.

2. البترول والغاز الطبيعي - يوفر بيئة الضغط العالي اللازمة في عمليات مثل تكرير البترول، والتكسير الحفزي، وتغويز النفط والغاز.

3. صناعة الأدوية – تنتج المواد الصيدلانية الوسيطة أو المكونات النشطة التي تتطلب ضغطًا عاليًا ودرجة حرارة عالية.

4. صناعة المواد الغذائية – تستخدم في عمليات التعقيم والتسخين بالضغط العالي في تصنيع الأغذية.

5. علم المواد – يستخدم في إنتاج مواد عالية الأداء مثل السبائك الخاصة والمواد النانوية.

احتياطات استخدام مفاعل الضغط العالي

1. أثناء الاستخدام، يجب على موظفي المختبر فحص المعدات والظروف التجريبية بانتظام.

2. يجب ألا يتجاوز المذيب الموجود في نظام التفاعل معامل التحميل المسموح به للبطانة الداخلية للمفاعل.

3. يمنع منعا باتا التبريد السريع أو تسخين المفاعل. لا تستخدم الماء لشطف جسم المفاعل أو غمره في الماء للتبريد القسري.

4. لا يجوز تحت أي ظرف من الظروف فتح المفاعل وهو في درجة حرارة عالية وتحت ضغط.

5. عند فتح المفاعل، تجنب وضع أي أجزاء من الجسم مباشرة أمام غطاء المفاعل لمنع الإصابة من الأجسام المتساقطة.

خاتمة

تُستخدم مفاعلات الضغط العالي، باعتبارها معدات تفاعل كيميائي عالية الكفاءة وفعالة من حيث التكلفة، على نطاق واسع في مختلف الصناعات، بما في ذلك المواد الكيميائية والأدوية والبترول وتجهيز الأغذية. فهي لا تعمل فقط على تسريع التفاعلات في ظل ظروف درجات الحرارة العالية والضغط العالي لتعزيز كفاءة الإنتاج، ولكنها تلبي أيضًا المتطلبات الصارمة لظروف التفاعل في مجالات محددة. على الرغم من انخفاض إنتاجها، والحاجة إلى معدات إضافية، والصيانة، فإن مزاياها في الإنتاج بكميات صغيرة ومتطلبات الجودة العالية تجعلها قطعة لا غنى عنها من المعدات. ومع التقدم التكنولوجي المستمر، ستصبح آفاق تطبيق مفاعلات الضغط العالي أوسع، مما يوفر دعمًا أكبر للابتكار والتطوير عبر مختلف الصناعات.
