مبدأ العمل:
مضخة التفريغ ذات الشريحة الدوارة هذه عبارة عن مضخة إزاحة موجبة تعمل بشكل مستمر في غرفة المضخة بمساعدة الشفرات الدوارة، مما يتسبب في تقسيم غرفة المضخة إلى منطقتين مختلفتين عن طريق الشفرات الدوارة. يتم توسيع وتقليل حجم غرفة المضخة بشكل دوري، مما يسمح بامتصاص الغاز وضغطه وتفريغه، مما يؤدي إلى ضخ الحاوية بالتفريغ.
بناء:
هذا فراغ شريحة دوارة تتكون المضخة من غرفتي عمل متصلتين على التوالي وتدوران بنفس السرعة في نفس الاتجاه. يتم ضخ الغاز المستخرج إلى غرفة مضخة المرحلة الأمامية، ثم يتم ضغطه وتفريغه في غرفة مضخة المرحلة الخلفية. بعد الضغط، يتم تفريغه من غرفة المضخة ويتم تفريغه من خلال مخفض الضباب (أنبوب العادم) خارج المضخة.
ميزات مضخة فراغ شريحة دوارة:
حجم صغير، وزن خفيف، ضوضاء منخفضة
مجهزة بصمام صابورة الغاز، والذي يمكنه استخراج كمية صغيرة من بخار الماء
جهاز أمان مزدوج مضاد لعودة الزيت أوتوماتيكيًا
تم تجهيز مضخة التفريغ بجهاز أمان مزدوج مضاد لعودة الزيت، عيار صغير VP-RS2، مضخة التفريغ VP-RS4 مجهزة خصيصًا بفرن تفريغ، آلة تجفيف بالتجميد، آلات طباعة
مجهزة بمحول من العيار الصغير وواجهة KF
مواصفات مضخة فراغ شريحة دوارة:
| نموذج | في بي-RS1 | في بي-RS2 | في بي-RS4 |
| سرعة الضخ: م3/ساعة (لتر/ثانية) | 50 (هرتز) | 3.6 (1) | 7.2 (2) | 14.4 (4) |
| 60 (هرتز) | 4.3 (1.2) | 8.6 (2.4) | 17.2 (4.8) |
| الحد من الضغط (باسكال) | جزئي | ≥6×10-2 |
| المجموع | .31.33 |
| 50 هرتز | السرعة (ص / دقيقة) | 1400 |
| 60 هرتز | السرعة (ص / دقيقة) | 1720 |
| قوة المحرك (كيلوواط) | 0.25 | 0.37 | 0.55 |
| قطر المدخل (مم)(القطر الخارجي) | φ20 | φ30 | φ30 |
| قطر المدخل (مم)(القطر الداخلي) | Φ16 | φ25 | φ25 |
| الضوضاء (ديسيبل) | 65 | 68 | 68 |
| سعة الزيت (لتر) | 0.7 | 1 | 1.2 |
| مزود الطاقة | 380/220 فولت، 50/60 هرتز |
| الحجم (العرض × العمق × الارتفاع) (مم) | 469×168×260 | 514×168×282 | 565×168×282 |
| حجم الشحن (العرض × العمق × الارتفاع) (مم) | 550x220x380 | 610x220x390 | 610x220x390 |
| نو/غيغاواط (كجم) | 17/20 | 20/23 | 22/25 |
تطبيق مضخة فراغ شريحة دوارة:
تعتبر مضخة التفريغ ذات الشريحة الدوارة من المعدات الأساسية المستخدمة لاستخراج الغاز من الحاويات المغلقة. يمكن استخدامه بمفرده أو كمضخة ضخ مسبقة للمضخات المعززة ومضخات الانتشار والمضخات الجزيئية ومضخات الصيانة ومضخات التيتانيوم.
يمكن استخدامه لتصنيع حاويات التفريغ الكهربائية، واللحام الفراغي، والطباعة، وصنع لوحات الصور الفوتوغرافية، وتغليف المواد الغذائية، وقولبة التفريغ، وصيانة معدات التبريد، ومطابقة معدات الأجهزة والأدوات، والمختبرات. ينطبق على نطاق واسع على المعامل والمختبرات في الوحدات المهنية مثل الطيران وأشباه الموصلات والطلاء وتغليف المواد الغذائية والتجفيف والتبريد والبحث العلمي والأقسام الطبية والإلكترونية والكيميائية والصيدلانية وغيرها من الأقسام، وكذلك الكليات والجامعات.

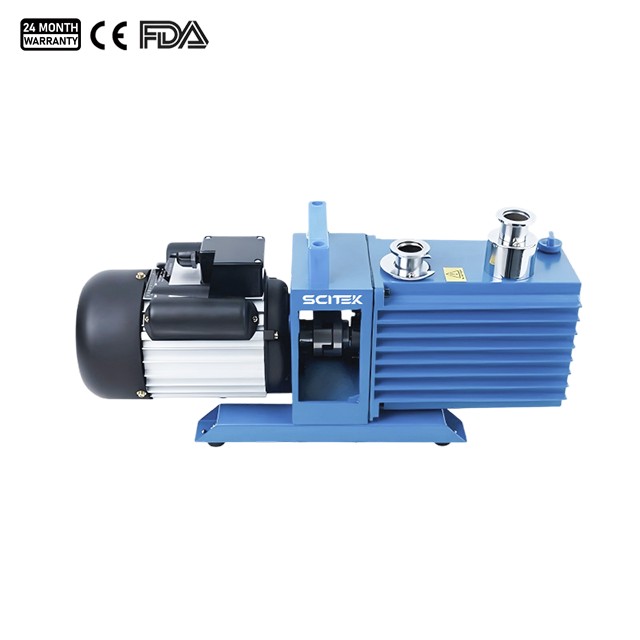

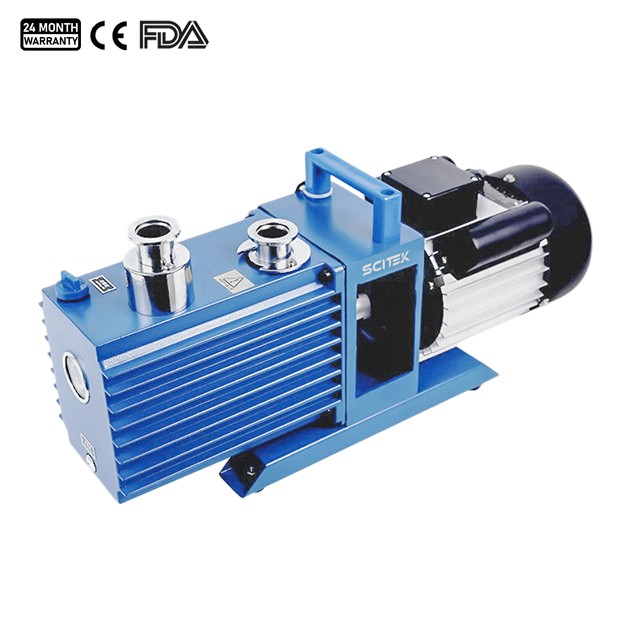

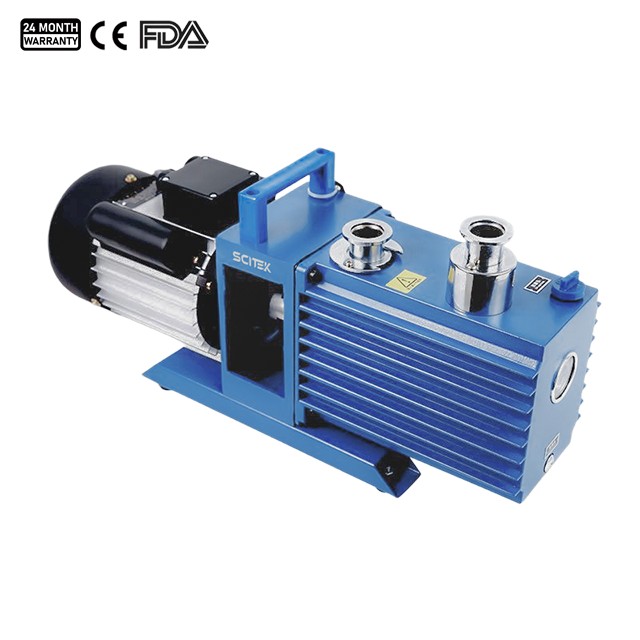

تفاصيل مضخة فراغ الشريحة الدوارة (VP-RS2):
يتكون الجسم الرئيسي لمضخة التفريغ ذات الشريحة الدوارة من غلاف معدني قوي مقاوم للتآكل والتآكل.
الجزء العلوي من المضخة الدوارة مزود بمقبض حمل لسهولة الحركة والتركيب، بينما الجزء السفلي مزود بوسادات غير قابلة للانزلاق وهيكل داعم لضمان ثباتها أثناء التشغيل.
العبوة مصنوعة من كرتون قوي مع رغوة سميكة أو طبقة واقية بلاستيكية في الأسفل لضمان حماية مضخة التفريغ من الاهتزاز أو الاصطدام أثناء النقل.
