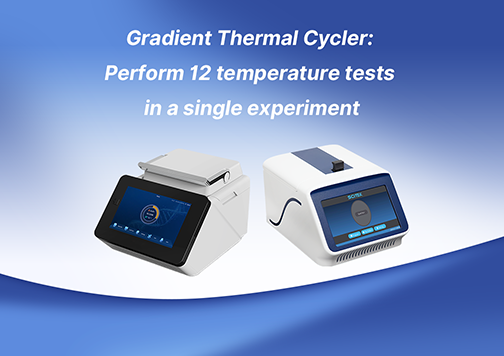

هل يمكنك تخيل ذلك؟ جهاز تدوير حراري متدرج صغير قادر على تحقيق تدرجات دقيقة في درجة الحرارة ضمن نطاق أقل من 1 ملم. يمكنه تشغيل 12 ظروف درجة حرارة مختلفة في وقت واحد في تجربة واحدة. ووراء ذلك تكمن ثروة من التكنولوجيا الهندسية المتطورة.
تقنية بلتيير للتحكم في درجة الحرارة
أولاً، دعونا نلقي نظرة على تكنولوجيا التحكم في درجة الحرارة الأساسية. تستخدم معظم أجهزة التدوير الحرارية المتدرجة السائدة اليوم عناصر بلتيير باعتبارها جوهر التحكم في درجة الحرارة. يمكن لهذه المكونات أن تسخن أو تبرد بسرعة عن طريق عكس اتجاه التيار. يمكن أن تصل معدلات التسخين إلى 4 درجات مئوية/ثانية، ويمكن أن تصل معدلات التبريد إلى 3 درجات مئوية/ثانية، مما يسمح بتبديل درجة الحرارة خلال ثوانٍ.
والأكثر إثارة للإعجاب هو قدرتها على التحكم في قوة عناصر بلتيير في مناطق مختلفة. يؤدي هذا إلى إنشاء تدرج مستمر في درجة الحرارة عبر كتلة العينة - على سبيل المثال، ارتفاع منتظم من 50 درجة مئوية على اليسار إلى 65 درجة مئوية على اليمين. لا يتجاوز الانحراف الحراري لكل بئر 0.2 درجة مئوية.
تصميم قوالب العينات ذات الموصلية الحرارية العالية
لضمان توحيد درجة الحرارة، عادةً ما تكون كتل العينات الخاصة بأجهزة التدوير الحرارية المتدرجة مصنوعة من سبائك الفضة أو الألومنيوم، والتي توفر توصيلًا حراريًا ممتازًا. يتم تصنيع الأسطح بدقة لضمان الختم المثالي مع الجزء السفلي من أنابيب PCR، مما يمنع انحرافات درجة الحرارة الناتجة عن ضعف الاتصال.
تتميز بعض الطرز المتطورة أيضًا بأجهزة استشعار لدرجة الحرارة في كل بئر. تقوم هذه المستشعرات بمراقبة درجات الحرارة والإبلاغ عنها في الوقت الفعلي، مما يتيح التحكم في الحلقة المغلقة. حتى عندما تتقلب درجات الحرارة المحيطة، يمكن للنظام ضبط طاقة الخرج بسرعة، مما يضمن اتساق درجة الحرارة عبر جميع الآبار.
تقنية الغطاء الساخن التكيفي
ابتكار آخر سهل الاستخدام هو تصميم الغطاء الساخن المتكيف. يسمح غطاء التدوير الحراري المتدرج بتعديل الارتفاع والضغط بدون خطوات. وهو يستوعب أنابيب PCR بأحجام مختلفة، مثل 0.2 مل و0.5 مل، بالإضافة إلى حاويات مختلفة مثل لوحات 96 بئرًا و384 بئرًا.
يمكن تعديل درجة حرارة الغطاء بين 30 درجة مئوية و110 درجة مئوية. وهذا يمنع تبخر خليط التفاعل مع ضمان عدم تشوه أغطية الأنبوب بسبب الحرارة الزائدة.
ميزات ذكية لتجارب PCR موثوقة
كما تأتي أجهزة التدوير الحرارية المتدرجة الحديثة مجهزة بمجموعة من الميزات الذكية. على سبيل المثال، تضمن حماية بيانات انقطاع التيار الكهربائي أنه حتى في حالة انقطاع التيار الكهربائي فجأة أثناء التجربة، يمكن للبرنامج استئناف العمل من حيث توقف بعد إعادة التشغيل؛ تتيح لك وظيفة تخزين البرنامج حفظ ما يصل إلى 200 برنامج تجريبي شائع الاستخدام، مما يلغي الحاجة إلى تعيين المعلمات بشكل متكرر للاستخدام المستقبلي.
إن الجمع بين هذه التقنيات هو الذي يجعل جهاز التدوير الحراري المتدرج هو "مساعد المختبر" الأكثر موثوقية في المختبر.
