تحليل كروماتوغرافيا تخلل الهلام: المبدأ، الأجزاء، الاستخدامات، الخطوات

قد لا تدرك ذلك، لكن الأكواب البلاستيكية، والإطارات المطاطية، وألياف الملابس، وحتى البروتينات الطبية الموجودة في كل مكان في حياتنا اليومية تتكون أساسًا من عدد لا يحصى من "سلاسل" البوليمر ذات الأحجام المختلفة. ويحدد حجم هذه الجزيئات وتوزيعها بشكل مباشر الخصائص الأساسية للمادة، مثل الصلابة والمرونة وعمر الخدمة. لقياس أحجام هذه الجزيئات غير المرئية بدقة، نحتاج إلى تقنية تحليلية رائعة تسمى تحليل كروماتوغرافيا تغلغل الجل، أو اختصارًا GPC. ويُعرف أيضًا باسم "التوازن الجزيئي" لمجال البوليمر. دعونا نلقي نظرة فاحصة على كيفية عمل كروماتوغرافيا نفاذية الجل ومكوناتها وكيفية استخدامها.

تاريخ كروماتوغرافيا تغلغل الجل

يرتبط تطوير GPC ارتباطًا وثيقًا بنمو صناعة البوليمر. بحلول خمسينيات القرن العشرين، كان العلماء قد أدركوا بالفعل تأثير الحجم الجزيئي على خصائص المواد البوليمرية، لكنهم افتقروا إلى طرق القياس السريعة والفعالة. في عام 1959، استخدم بوراث وفلودين لأول مرة هلام الجلوكوز المتشابك لفصل الجزيئات الكبيرة في المحاليل المائية، مما يمثل بداية الفصل اللوني للهلام؛ في عام 1964، استخدم جي سي مور من شركة داو كيميكال في الولايات المتحدة هلام البوليسترين المتشابك بدرجة عالية كمواد تعبئة للأعمدة، جنبًا إلى جنب مع كاشف معامل الانكسار الحساس للغاية، لاختراع كروماتوغرافيا تغلغل الجل بشكل رسمي. أدى هذا إلى تقليل الوقت اللازم لتحديد توزيعات الوزن الجزيئي للبوليمر من ساعات من التجارب المرهقة إلى بضع عشرات من الدقائق فقط.

اليوم، يشار أيضًا إلى GPC باسم كروماتوغرافيا استبعاد الحجم (SEC). اعتمادًا على الطور المتحرك المستخدم، يتم تقسيمه إلى فرعين: "تحليل كروماتوغرافيا ترشيح الهلام (GFC)" والذي يستخدم الماء كمرحلة متنقلة ويستخدم بشكل أساسي لتحليل الجزيئات الحيوية؛ وGPC الذي نشير إليه عادةً، والذي يستخدم المذيبات العضوية كمرحلة متنقلة ويستخدم على نطاق واسع للكشف عن مواد البوليمر القابلة للذوبان في الزيت.

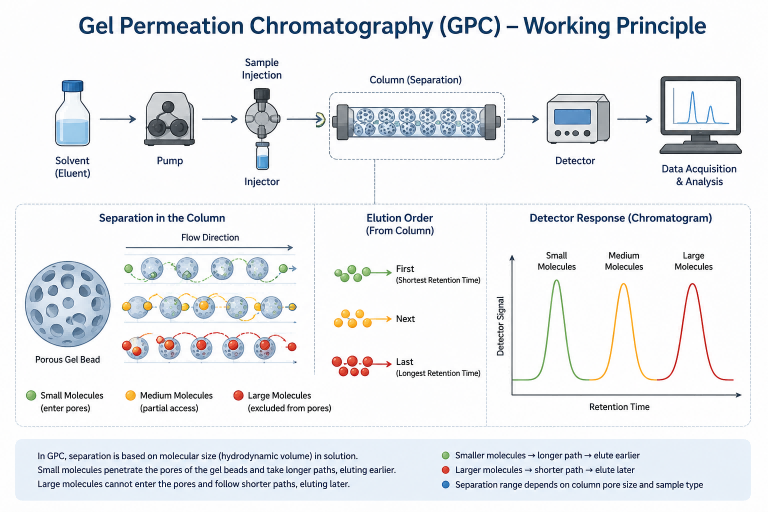

مبادئ كروماتوغرافيا تغلغل الجل

المبدأ الأساسي لكروماتوغرافيا تغلغل الجل (GPC) هو تأثير استبعاد الحجم. تقوم هذه الطريقة بفصل الجزيئات بناءً على حجمها في المحلول؛ وببساطة، "يتم شطف الأكبر حجمًا أولاً".

المكون الأساسي لـ GPC هو عمود كروماتوغرافي مملوء بكريات هلامية مسامية تعمل كمناخل جزيئية. تمتلئ الأسطح والأجزاء الداخلية لهذه الكرات المجهرية بمسام مترابطة ذات أحجام مختلفة، تشبه "متاهة جزيئية" مصممة بدقة. عندما يتدفق محلول يحتوي على عينة بوليمر عبر العمود، تتبع الجزيئات ذات الأحجام المختلفة ""مسارات"" مختلفة تمامًا:

• الجزيئات الكبيرة: كبيرة جدًا بحيث لا يمكن دخولها إلى أي من مسام الجل. يمكنها فقط أن تتدفق بسرعة عبر الفجوات الموجودة بين جزيئات الهلام، وتتخذ أقصر مسار وبالتالي تخرج من العمود أولاً؛

• الجزيئات متوسطة الحجم: يمكن أن تدخل المسام الكبيرة ولكنها تسدها المسام الأصغر. طول طريقهم معتدل، ويزيلون الثانية؛

• الجزيئات الصغيرة: كونها الأصغر حجمًا، يمكنها اختراق جميع المسام تقريبًا. إنهم يسافرون أطول طريق عبر "المتاهة" وبالتالي فهم آخر من يتم حذفه.

عن طريق قياس تركيز الجزيئات التي يتم التخلص منها في أوقات مختلفة. يمكننا أن نحدد بدقة نسبة الجزيئات ذات الأحجام المختلفة في العينة.

مكونات كروماتوغرافيا تغلغل الجل

1. المضخة: توفر معدل تدفق ثابت وموحد، مما يسمح لمحلول العينة بالتدفق عبر العمود بسرعة ثابتة.

2. نظام الحقن: يقوم بحقن العينة بدقة في الطور المتحرك؛ يقلل جهاز أخذ العينات التلقائي من الخطأ البشري. يقوم جهاز أخذ العينات تلقائيًا بتحميل العينات في صمام الحقن، وبالتالي زيادة سرعة تحليل أعداد كبيرة من العينات.

3. العمود الكروماتوغرافي: "قلب" GPC، مملوء بمرحلة ثابتة.

4. المرحلة الثابتة: معبأة بخرزات هلامية مسامية ذات أحجام مسام محددة. وهذا يحدد نطاق الأحجام الجزيئية التي يمكن فصلها.

5. نظام الكشف: يراقب التغيرات في تركيز الشاطف في الوقت الحقيقي. تشتمل الكواشف شائعة الاستخدام على كاشفات معامل الانكسار التفاضلي، وكاشفات الأشعة فوق البنفسجية، وكاشفات تشتت الضوء.

6. نظام معالجة البيانات: يقوم بمعالجة وتسجيل إشارات الكاشف لتوليد المخططات اللونية. يحول إشارات الكاشف إلى منحنيات توزيع الوزن الجزيئي ويحسب المعلمات مثل متوسط ​​الوزن الجزيئي ومعامل التشتت.

شرح مؤامرات المؤتمر الشعبي العام:

نتائج تحليل GPC: يمثل المحور السيني وقت الاحتفاظ (كلما زاد اتجاه اليسار، زاد الوزن الجزيئي). يمثل المحور y استجابة الكاشف (المقابلة للتركيز الجزيئي).

1. متوسط ​​الوزن الجزيئي: تم إنشاء منحنى معايرة "زمن الاحتفاظ - الوزن الجزيئي" باستخدام عينات قياسية ذات أوزان جزيئية معروفة. يتم حساب المعلمات الأساسية مثل الوزن الجزيئي متوسط ​​العدد والوزن الجزيئي متوسط ​​الوزن على أساس وقت الاحتفاظ الذروة للعينة؛

2. توزيع الوزن الجزيئي (PDI): ويساوي متوسط ​​الوزن الجزيئي مقسومًا على متوسط ​​الوزن الجزيئي. كلما اقترب PDI من 1، كلما كانت الأحجام الجزيئية في العينة أكثر اتساقًا. تشير القيمة الأعلى إلى تشتت أكبر في الأحجام الجزيئية.

إجراءات كروماتوغرافيا تغلغل الجل

إجراءات التشغيل القياسية لكروماتوغرافيا تغلغل الجل (GPC) هي كما يلي:

1. إعداد العينات

إعداد العينة أمر بالغ الأهمية. أولاً، تأكد من ذوبان العينة بالكامل في المذيب دون تدهور أو تفاعل مع مادة التعبئة الكروماتوغرافية.

قم بإذابة العينة تمامًا حتى تصبح خالية من الجزيئات

تصفية من خلال مرشح حقنة لإزالة الشوائب غير القابلة للذوبان

أخيرًا، قم بإزالة غاز مذيب الطور المتحرك لمدة 20-30 دقيقة باستخدام جهاز إزالة الغاز بالموجات فوق الصوتية لمنع الفقاعات من التدخل في الكشف

2. إعداد الأجهزة ومعايرتها

فحص النظام: التحقق من أن مضخة نظام GPC، والحاقن، والفرن العمودي، والكاشف (عادة كاشف معامل الانكسار، على الرغم من أن بعض الأنظمة مجهزة بكاشفات للأشعة فوق البنفسجية أو تشتت الضوء) تعمل بشكل صحيح، وقم بإزالة أي فقاعات هواء من الأنابيب.

موازنة العمود: تثبيت العمود المحدد في النظام، وضبط درجة حرارة العمود، وغسل النظام بمعدل تدفق 0.5-1.0 مل/دقيقة حتى يستقر خط الأساس (تتطلب الموازنة عادة 30 دقيقة على الأقل؛ وتمديد وقت الموازنة بعد تغيير المذيبات أو الأعمدة).

تعتبر إعادة المعايرة إلزامية كلما تم تغيير العمود أو المذيب أو ظروف التشغيل.

3. الحقن

تحليل العينة القياسية: حقن المحاليل القياسية من أجل زيادة الوزن الجزيئي. حجم الحقن هو عادة 20-100 ميكرولتر. سجل وقت الاحتفاظ بكل معيار لإنشاء منحنى المعايرة.

تحليل العينة: قم بحقن محلول العينة وسجل أوقات الاستبقاء وشدة الإشارة المقابلة للمكونات المختلفة في العينة. إذا كانت هناك حاجة إلى قياسات متكررة، فاسمح بوقت التنظيف الكافي بين الحقن لضمان التخلص من المكونات المتبقية بالكامل.

التحكم الفارغ: قم بحقن المذيب النقي باعتباره فارغًا لمراعاة التداخل الناتج عن قمم المذيبات أو قمم الشوائب.

4. الانفصال

بعد الحقن، تتحرك العينة عبر العمود وتتفاعل مع الطور الثابت المسامي بناءً على حجمها الهيدروديناميكي.

تدخل الجزيئات الأصغر المسام وتتخلص بعد السفر في مسار أطول. ومع ذلك، يتم استبعاد الجزيئات الأكبر حجمًا من المسام ويتم التخلص منها بسرعة أكبر عبر العمود.

5. معالجة البيانات وتحليلها

يتم تسجيل إشارات الكاشف بواسطة نظام البيانات على شكل مخطط كروماتوجرام.

الرسم البياني اللوني هو رسم بياني يوضح العلاقة بين استجابة الكاشف والوقت أو الحجم، حيث تمثل كل قمة جزيئات ضمن نطاق حجم محدد.

مقارنة البيانات اللوني مع منحنى المعايرة.

6. صيانة النظام

بعد التجربة، استمر في مسح العمود بالطور المتحرك لمدة 30-60 دقيقة لإزالة شوائب العينة المتبقية.

إذا كان العمود يحتاج إلى تخزينه على المدى الطويل، بعد التنظيف، استبدل الطور المتحرك بمذيب تخزين مناسب كما هو محدد في دليل العمود (على سبيل المثال، يمكن تخزين أعمدة HPLC في رباعي هيدروفوران أو الميثانول)، ثم قم بإزالة العمود وختمه للتخزين.

قم بإيقاف تشغيل الطاقة عن جميع وحدات الأجهزة واحتفظ بسجلات الاستخدام المناسبة.

العوامل المؤثرة على كروماتوغرافيا تخلل الجل

في تحليل كروماتوجرافيا تغلغل الهلام (GPC)، فإن اختيار مادة الطور الثابت وتوزيع حجم المسام له تأثير كبير على أداء الفصل. يجب اختيار مادة تعبئة العمود بنطاق مناسب لحجم المسام بناءً على نطاق الوزن الجزيئي للعينة لتحقيق غربلة جزيئية أكثر فعالية. تتوافق البوليمرات ذات الأوزان الجزيئية المختلفة عادةً مع نطاقات مختلفة لحجم المسام.

تؤثر خصائص الطور المتحرك أيضًا على النتائج التحليلية. يجب أن يقوم الطور المتحرك المثالي بحل العينة بالكامل وتقليل التفاعلات غير المحددة مع الطور الثابت، وبالتالي تحسين دقة الفصل وإمكانية التكرار.

وبالإضافة إلى ذلك، يجب التحكم بعناية في تركيز العينة وحجم الحقن. يمكن أن تؤدي التركيزات العالية بشكل مفرط أو أحجام الحقن الكبيرة بسهولة إلى التحميل الزائد على العمود، مما يسبب مشكلات مثل توسيع الذروة وانخفاض الدقة؛ ولذلك، تحسين ظروف الحقن أمر بالغ الأهمية للحصول على بيانات موثوقة.

تؤثر أيضًا ظروف تشغيل النظام الكروماتوغرافي، بما في ذلك تصميم العمود ومعدل التدفق ودرجة الحرارة وضغط النظام، على كفاءة الفصل النهائي والاستقرار التحليلي.

تطبيقات كروماتوغرافيا تغلغل الجل

لقد امتدت تطبيقات GPC لفترة طويلة إلى ما هو أبعد من مختبرات البوليمر، لتتغلغل في كل جانب من جوانب حياتنا:

1. صناعة المواد البوليمرية

من الأكياس البلاستيكية إلى مصدات السيارات، يعتمد إنتاج جميع المنتجات البلاستيكية على مراقبة GPC. فقط من خلال ضبط عملية البلمرة من خلال تحليل GPC يمكن إنتاج منتجات ذات أداء مؤهل.

2. الاختبارات الغذائية والبيئية

تحدد المعايير الدولية لسلامة الأغذية صراحةً GPC كطريقة تنقية قياسية لتحديد مضادات الأكسدة في الغذاء.

3. المستحضرات الصيدلانية الحيوية

في البحث والتطوير لأدوية ولقاحات الأجسام المضادة، يتم استخدام GPC لفصل وتنقية الجزيئات الحيوية مثل البروتينات والسكريات، وإزالة الركام والشوائب لضمان سلامة الدواء وفعاليته. وتكمن ميزتها في الطبيعة اللطيفة لعملية الفصل، والتي لا تؤثر على نشاط الجزيئات الحيوية.

خاتمة

يتيح الفصل اللوني لنفاذ الجل فصلًا سريعًا ومتسقًا استنادًا إلى الحجم الجزيئي، مع الحد الأدنى من التأثير من الخواص الكيميائية للجزيئات. ونتيجة لذلك، فهي مناسبة لمجموعة واسعة من البوليمرات والعينات المعقدة. بالمقارنة مع العديد من الطرق التحليلية التقليدية، لا يوفر GPC سرعات اختبار سريعة وإمكانية تكرار نتائج ممتازة فحسب، بل إنه أيضًا مناسب تمامًا لمتطلبات الاختبار عالية الإنتاجية في كل من البيئات المختبرية والصناعية. واليوم، بدءًا من البحث والتطوير في مجال مواد البوليمر وحتى سلامة الأغذية والمستحضرات الصيدلانية الحيوية والاختبارات البيئية، أصبحت GPC أداة أساسية في البحث ومراقبة الجودة. فهو يساعدنا على اكتساب فهم أعمق للعالم الجزيئي.
