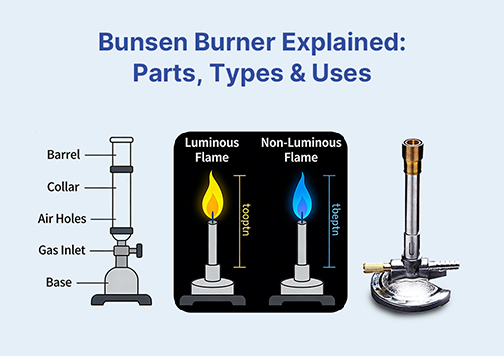

شرح موقد بنسن: الأجزاء والأنواع والاستخدامات

مواقد بنسن: مصدر الحرارة الأساسي للعمل المخبري الآمن والموثوق

موقد بنسن هو مصباح غاز شائع الاستخدام يستخدم كمصدر للحرارة في التجارب العلمية والبحثية. وينتج لهباً واحداً مفتوحاً صالحاً للاحتراق أو التعقيم أو التسخين. سواء كنت طالبًا حريصًا على فهم مبادئ تشغيله أو باحثًا متمرسًا يسعى إلى الاستخدام الفعال، فإن هذا الدليل سيكشف لك كل جانب من جوانب موقد بنسن.

تاريخ وتطور موقد بنسن

نشأ موقد بنسن في عام 1855، واخترعه روبرت بنسن لتوفير لهب تسخين أكثر استقرارًا وأمانًا في المختبر.

كانت التصميمات المبكرة بسيطة، وتتكون فقط من أنبوب غاز ومنظم هواء. وبعد ذلك، أتاحت إضافة فتحة هواء قابلة للتعديل تحكمًا أكثر دقة في اللهب.

بحلول أواخر القرن التاسع عشر، أصبح موقد بنسن من المعدات القياسية في المختبرات في جميع أنحاء العالم.

تشتمل التصميمات الحديثة على صمامات إغلاق أوتوماتيكية ومواد مقاومة للحرارة، مما يعزز السلامة والكفاءة التشغيلية.

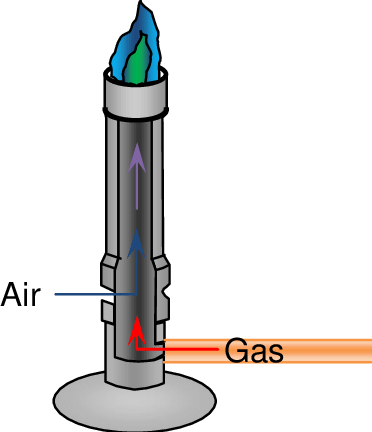

مبدأ موقد بنسن

يتكون الموقد عادةً من غلاف معدني وقاعدة متينة. يحتوي الجزء السفلي عادةً على موصل خرطوم لتوصيل الأنابيب المطاطية التي تنقل الغاز من فوهة الغاز في المختبر إلى الموقد. يعتمد قطر الفوهة على نوع الغاز المستخدم. يوجد أنبوب عمودي فوق مدخل الغاز يتميز بفتحات صغيرة تسمح للهواء بالدخول إلى خليط الغاز من الجوانب. بمجرد اشتعاله، يحترق الغاز في الأعلى. يتحكم صمام قابل للتعديل مثبت في القاعدة في كمية الأكسجين المضاف إلى الخليط. ينتج الهواء الأقل لهبًا أضعف. المزيد من الهواء ينتج لهبًا أقوى.

ولذلك، فإن كمية الهواء التي يتم توفيرها من خلال صمام التحكم (المقبض) تتناسب طرديًا مع شدة اللهب ولونه. عند إغلاق الصمام، تمر كمية قليلة فقط من الهواء (الأكسجين)، مما ينتج عنه لهب أصفر دخاني (منخفض درجة الحرارة). عند فتح الصمام، يدخل كمية كافية من الهواء، مما يؤدي إلى ظهور لهب ناري عديم اللون تقريبًا. على سبيل المثال،

عندما تغلق فتحات الهواء بالكامل، ينتج لهب أصفر (لهب آمن).

عندما يتم فتح مدخل الهواء قليلاً، يظهر لهب أحمر (قوة احتراق منخفضة).

عندما يتم فتح مدخل الهواء جزئيًا (طاقة الاحتراق إلى النصف)، يتم إنتاج لهب أرجواني.

عندما يتم فتح مدخل الهواء بالكامل، يظهر لهب أزرق (احتراق شديد، خطير).

اضبط نوع اللهب الناتج عن طريق تعديل مدخل الهواء لموقد بنسن.

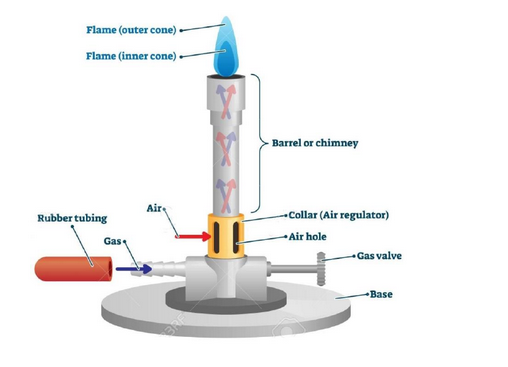

مصباح الولادة: مكوناته ووظائفه

مصدر الصورة: DOI:10.13140/RG.2.2.18145.66401

يعد موقد بنسن جزءًا أساسيًا من معدات المختبرات المستخدمة لتسخين المواد في المختبر. ويتكون من سبعة مكونات رئيسية: القاعدة، وصمام الغاز، وفتحات الهواء، ومنظم الهواء (الياقة)، ​​والبرميل (المدخنة)، وفوهة الغاز، وأنبوب سحب الغاز.

1. القاعدة: تساعد على دعم موقد بنسن وتسمح بالاتصال المباشر بسطح العمل.

2. صمام الغاز: يستخدم للتحكم في تدفق الغاز.

3. فتحات الهواء: تسمح للهواء بالدخول إلى الموقد، مما يتيح اختلاط الهواء أو السوائل الأخرى بالغاز.

4. منظم الهواء (الياقة): وظيفته الأساسية هي التحكم بكمية الهواء الداخلة إلى البرميل.

5. البرميل (المدخنة): يختلط الغاز بالهواء الخارج من الفتحة ويشتعل داخلها.

6. فوهة الغاز: أنبوب من البلاستيك أو المطاط متصل بمصدر الغاز. يسهل دخول الغاز إلى الموقد.

7. أنبوب سحب الغاز: أنبوب مطاطي يوصل الغاز إلى موقد بنسن.

مصادر الوقود لشعلات بنسن

مصدري الوقود الأساسيين لمواقد بنسن هما الغاز الطبيعي (الميثان في المقام الأول) وغاز البترول المسال (غاز البترول المسال، خليط من البروبان، البيوتان، أو كليهما). لا يجوز مطلقًا استخدام الموقد المصمم لنوع وقود واحد مع نوع وقود آخر. ولذلك يجب اختيار الشعلة المناسبة بناء على مصدر الوقود المتوفر.

أنواع محارق بنسن

ميكر فيشر بيرنر:

تتميز بقطر مدخنة أكبر. نظرًا لحجمه المتزايد، يتم خلط الهواء والغاز بشكل أكثر دقة. توجد شبكة في الجزء العلوي من المدخنة تقسم اللهب إلى أشعة أصغر. ينظم صمام الغاز الموجود على المدخنة أو أسفلها تدفق الغاز.

تيكو الموقد:

هذا الموقد يولد الحرارة بشكل أكثر كفاءة. يسمح برميله الأطول مقارنة بالشعلات الأخرى بخلط الهواء والغاز بشكل أكثر دقة، مما يعزز قوة احتراق اللهب. بالإضافة إلى ذلك، يقوم الجوز الموجود على البرميل بضبط تدفق الغاز.

تيريل بيرنر:

في قاعدة البرميل، يشتمل على صمام قرصي لتنظيم تدفق الغاز إلى الموقد.

أنواع لهب موقد بنسن

اللهب المضيء

يمكن رؤية هذا اللهب بسهولة في المناطق المضاءة جيدًا، ومن هنا تم تصنيفه كشعلة أمان. ويتشكل عندما يتم إغلاق فتحة الهواء بالكامل، وتصل درجات الحرارة إلى حوالي 300 درجة.

تقليل اللهب

عندما تكون فتحة التهوية مفتوحة جزئيًا فقط، يصعب رؤية اللهب في البيئات الساطعة. ويعرف هذا اللهب باللهب الأزرق، حيث تصل درجات حرارته إلى 500 درجة.

اللهب المؤكسد

هذا هو اللهب الأكثر سخونة الذي يتم إنتاجه عندما تكون فتحة الهواء مفتوحة بالكامل، حيث تصل درجات الحرارة إلى 700 درجة.

إجراءات التشغيل لموقد بنسن

ارتداء معطف المختبر ونظارات السلامة. (يجب ربط الشعر الطويل للخلف).

قم بتوصيل الأنبوب المطاطي بصمام الغاز، مع التأكد من أن الاتصال آمن.

أغلق فتحة ضبط الهواء وقم بإعداد جهاز الإشعال أو أعواد الثقاب.

قم بإشعال مصدر اللهب أولاً، ثم افتح صمام الغاز ببطء للإشعال. أشعل عود ثقاب على ارتفاع 3 سم فوق الجزء العلوي من أنبوب الشعلة وأمسكه في هذا الوضع.

أدر صمام الغاز إلى الوضع 'ON'.

بعد الاستخدام، أغلق صمام الغاز أولاً واترك اللهب ينطفئ بشكل طبيعي.

بعد أن يبرد موقد بنسن، أغلق مصدر الغاز، وافحص المعدات، ورتب طاولة المختبر.

تطبيقات موقد بنسن

التعقيم باللهب لحلقات التلقيح والإبر وأفواه أنابيب الاختبار في مختبرات الأحياء الدقيقة.

التدفئة في مختبرات الكيمياء

تجفيف المعقدات وتجفيف الأملاح وتحليل الرطوبة وتحديد المياه المتبلورة.

المساعدة في تحديد نقاط الانصهار عن طريق قياس السعرات الحرارية ونقاط الغليان عن طريق طريقة أنبوب تيلي.

تحديد قابلية اشتعال المركبات ونقطة وميض المذيبات.

مميزات موقد بنسن

سهل التشغيل

تكاليف التدفئة منخفضة

يمكن استخدامه أينما يتوفر الغاز الطبيعي

تأتي الشعلات بأحجام متعددة

يسمح مدخل الهواء القابل للتعديل بإشعال لهب بدرجات حرارة مختلفة

حدود شعلات بنسن

لا يمكن الحفاظ على درجة الحرارة بدقة

شديدة الاشتعال

قد تؤدي درجات حرارة الاحتراق المرتفعة للغاية إلى وقوع حوادث إذا تم التعامل معها بطريقة خاطئة

خاتمة

باختصار، يظل موقد بنسن واحدًا من أهم أدوات التسخين الأساسية في المختبرات. ومن خلال فهم أجزائه الرئيسية وأنواع اللهب المختلفة والتطبيقات الشائعة، يمكن للمستخدمين تشغيله بشكل أكثر أمانًا وكفاءة. على الرغم من تطور معدات التدفئة الحديثة، لا يزال موقد بنسن يلعب دورًا مهمًا في تعليم الكيمياء والتجارب البحثية والعمل المختبري الروتيني نظرًا لبساطته وموثوقيته والتحكم الدقيق في اللهب.
